真空步进电机

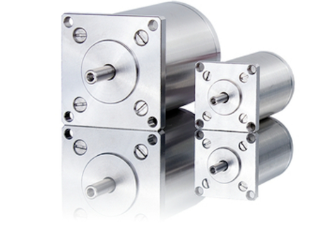

VSS / VSH真空步进电机

Phytron步进电机的VSS / VSH系列设计用于真空室内。这消除了使用会产生微

粒的运动馈通孔的使用。对于极端环境应用，使用特殊的绕组，轴承和润滑剂，以及特殊的绝缘材料和特殊粘合剂。为了适应大多数极端环境条件，

Phytron VSS / VSH步进电机提供不同等级。每个等级涵盖真空等级，温度范围和辐射水平。

Phytron VSS / VSH步进电机的组装，清洁和调理可降低除气率，这使Phytron成为所有极端环境用的可靠选择。

真空步进电机参数：

两相步进电机

保持扭矩从3.4 mNm到9.9 Nm

直径从19到125 mm

标准步骤数200可选72，500

步进精度对于1.8° 步进电机为3％，

对于0.72°步进电机为5％

真空电机设计电压：

尺寸19至57：42 VDC

65至125：200 VDC

可选电机附加选项：

1. 双轴

2. VGPL低背隙齿轮

3. KTC热电偶可监控–40° C至300° C范围内

4. 的绕组温度

5. PT100电阻传感器

6. 监控绕组温度

7. 在–200° C至+300° C的范围内

8. 定制结构主轴电机

9. 空心轴电机等

防护等级

IP 00真空版

IP 40用于温度和辐射版本（不适用于真空应用）

标准引线数：4个可选5、 6或8

排气孔可避免积聚气体

极端环境步进电机

Phytron提供了不同类别的极端环境步进电机：

VSS-FV, VSH-FV由于步进电机的设计相对简单，因此只需做一些修改，即可使其适应极端的物理环境。

VSS-FV,VSH-FV系列真空电机

低真空至10-3hPa（10m-3bar)

温度范围–20°C至150°C

辐射强度10J /kg

VSS-HV,VSH-HV系列真空电机

高真空至10-7hPa（10m-7bar)

温度范围–20°C至200°C

辐射强度10^2 J /kg

VSS-UHV,VSH-UHV系列超高真空电机

超高真空至10^-11hPa（10^-11mbar)

温度范围–20°C至300°C

辐射强度10^6 J /kg

VSS-UHVC, VSH-UHVC

超高真空至10^11 hPa（10^11 mbar）

温度范围–270° C至40° C

辐射强度10J ^6/ kg

VSS，VSH满足高冲击和振动

使用市场：

质谱仪

电子显微镜

涂层和溅射

航天

高能物理

粒子加速器

深钻技术
