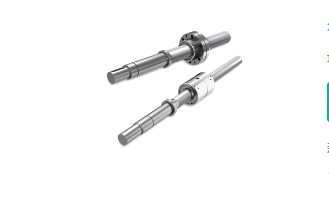

行星滚柱丝杠-重载型

滚柱丝杠

好处：

• 重载能力和高轴向刚度，带有其他预载版本

• 在频繁变化方向和高线性速度的应用中表现出色

• 高定位精度，具有出色的重复性和可靠性

• 客户特定的可行性研究

特征：

• 重载能力，节距从1到50 mm，使用寿命长

• 3种带或不带球再循环的螺母

• 高速取决于螺丝直径，N.d0 高达160.000

• 带轴向游隙，防滑和预紧

许多行业将Ewellix的滚柱丝杠用于其驱动机构。我们的滚柱丝杠是偏离常规线性解决方案的闪亮例子，是新一代创新，功能强大的机电驱动系统
由于其高精度和高刚性，滚柱丝杠是重载，长占空比，高速，高线速度，高加速度（特别是行星滚柱丝杠）和恶劣工作条件的理想选择。
Ewellix提供3种不同类型的滚柱丝杠，用于不同的应用：
行星滚柱丝杠，循环滚柱丝杠和倒置滚柱丝杠。

行星滚柱螺丝

• 直径从8到240毫米

• 引线从2到50 mm

• 动态负载能力高达3994 kN

• 无再循环系统，可实现高加速度和高速度

• 紧凑型倒置滚轮螺丝

• 直径从18到48毫米

• 引线范围从2,4到6 mm

• 动态负载能力高达259kN

• 非常紧凑，重量轻的解决方案

• 循环滚筒螺丝

• 公称直径从8到125毫米

• 标准导线从1毫米到5毫米

• 动态负载能力高达756 kN

• 定位精度高重复精度

好处：

• 高负载能力和刚性，通过预载选件进一步提高

• 极其精确的定位和出色的重复性

• 轴距短，效率高，扭矩有限

• 提高了耐用性和可靠性，以确保较长的使用寿命

特征：

• 细到1,0 mm的极细铅，同时提供高承载能力和高轴向刚度

• 负载能力强，使用寿命长

• 腰背驾驶能力

• 没有微型零件

滚子丝杠具有滚子再循环功能，这是高承载能力，小的螺距以实现精细分辨率，高定位精度和轴向刚度的完美结合，从而提供了精密的驱动解决方案。
主轴螺纹的小螺距或螺距角既减少了向后运动，又减少了滚动摩擦。

加速

高达4.000 rad / s2

公称直径

从8到125毫米

导程

从1到5毫米

基本动负荷能力

高达756 kN

基本静负荷能力

高达2270 kN

*大速度nx d0

d0 <= 25时为30 000
d0> 25时为20000
